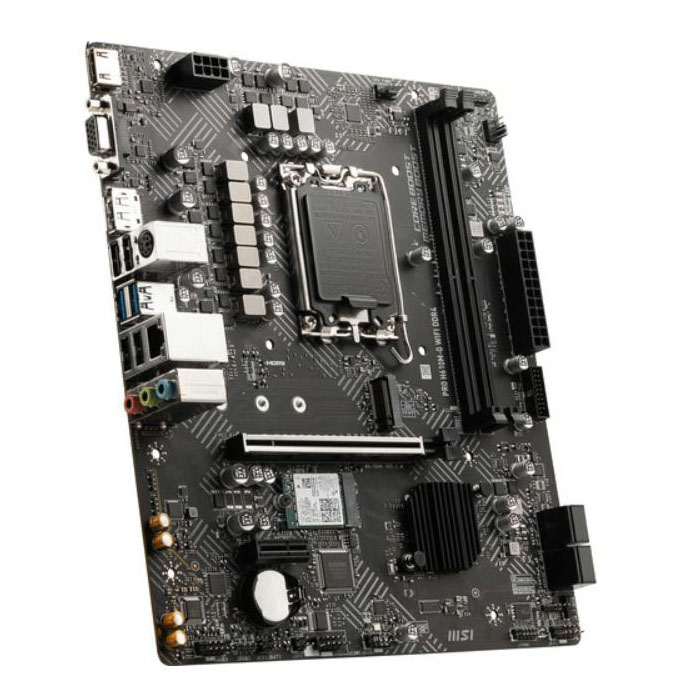

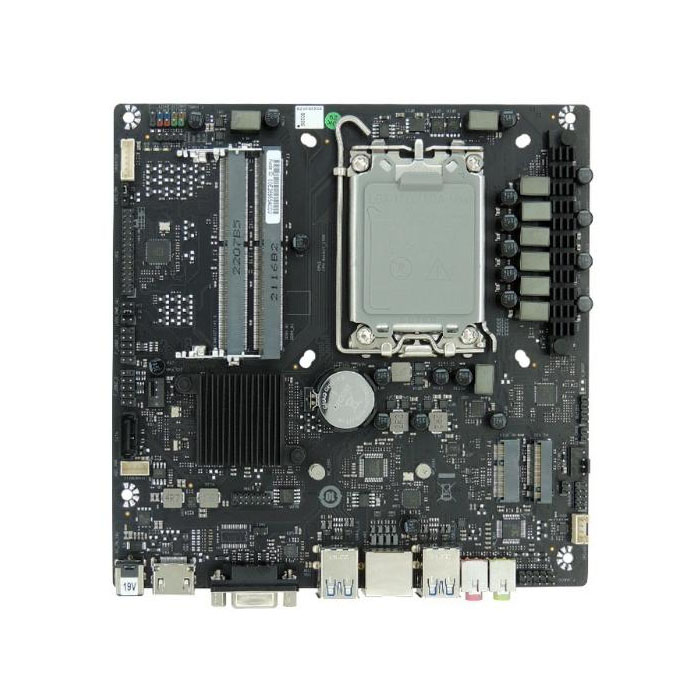

X86 మదర్‌బోర్డ్-INTEL H610 బోర్డ్

YCTECH పారిశ్రామిక ఉత్పత్తి నియంత్రణ బోర్డు అభివృద్ధిలో పారిశ్రామిక నియంత్రణ బోర్డు సాఫ్ట్‌వేర్ డిజైన్, సాఫ్ట్‌వేర్ అప్‌గ్రేడ్, స్కీమాటిక్ రేఖాచిత్రం డిజైన్, PCB డిజైన్, PCB ఉత్పత్తి మరియు PCBA ప్రాసెసింగ్ చైనా తూర్పు తీరంలో ఉన్నాయి. మా కంపెనీ X86 మదర్‌బోర్డ్-INTEL H610 బోర్డ్‌ను డిజైన్ చేస్తుంది, అభివృద్ధి చేస్తుంది మరియు తయారు చేస్తుంది. 12వ 13వ తరం ఇంటెల్ ® కోర్™, పెంటియమ్ ® గోల్డ్ మరియు సెలెరాన్ ® ప్రాసెసర్‌ల కోసం Intel® సాకెట్ LGA1700*

Intel® Turbo Boost Technology 2.0 మరియు Intel® Turbo Boost Max టెక్నాలజీ 3.0**కి మద్దతు ఇస్తుంది

* CPU 65W వరకు మాత్రమే మద్దతు ఇస్తుంది

*CPU మద్దతు జాబితా కోసం www.asus.comని చూడండి.

**Intel® Turbo Boost Max టెక్నాలజీ 3.0 మద్దతు CPU రకాలపై ఆధారపడి ఉంటుంది.

చిప్‌సెట్

Intel® H610 చిప్‌సెట్

జ్ఞాపకశక్తి

2 x SO-DIMM, గరిష్టం. 64GB, DDR4 3200/2933/2800/2666/2400/2133 MHz నాన్-ECC, అన్-బఫర్డ్ మెమరీ*

డ్యూయల్ ఛానల్ మెమరీ ఆర్కిటెక్చర్

Intel® ఎక్స్‌ట్రీమ్ మెమరీ ప్రొఫైల్ (XMP)కి మద్దతు ఇస్తుంది

*అసలు మెమరీ డేటా రేట్ మద్దతు CPU రకాలు మరియు DRAM మాడ్యూళ్లపై ఆధారపడి ఉంటుంది, మరింత సమాచారం కోసం మెమరీ QVL (క్వాలిఫైడ్ వెండర్స్ లిస్ట్‌లు) కోసం www.asus.comని చూడండి.

గ్రాఫిక్స్ కార్డ్

1 x డిస్ప్లేపోర్ట్**

1 x HDMI® పోర్ట్***

1 x LVDS కనెక్టర్

* CPU రకాల మధ్య గ్రాఫిక్స్ స్పెసిఫికేషన్‌లు మారవచ్చు.

** గరిష్టంగా మద్దతు ఇస్తుంది. డిస్ప్లేపోర్ట్ 1.4లో పేర్కొన్న విధంగా 4K@60Hz.

*** HDMI 2.1లో పేర్కొన్న విధంగా 4K@60Hzకి మద్దతు ఇస్తుంది.

నిల్వ పరికర ఇంటర్‌ఫేస్

మొత్తం 1 x M.2 స్లాట్ మరియు 2 x SATA 6Gb/s పోర్ట్‌లకు మద్దతు ఇస్తుంది

Intel® 12వ తరం ప్రాసెసర్‌లు

- 1 x M.2 స్లాట్ (కీ M), టైప్ 2260/2280 (PCIe 4.0 x4 & SATA మోడ్‌లకు మద్దతు ఇస్తుంది)

Intel® H610 చిప్‌సెట్

- 2 x SATA 6.0 Gb/s పోర్ట్‌లు

ఇంటర్నెట్ ఫంక్షన్

1 x Realtek 1Gb ఈథర్నెట్

ASUS భాష

USB ఇంటర్ఫేస్

వెనుక USB (మొత్తం 4 పోర్ట్‌లు)

2 x USB 3.2 Gen 2 పోర్ట్‌లు (2 x టైప్-A)

2 x USB 2.0 పోర్ట్‌లు

ముందు USB (మొత్తం 7 పోర్ట్‌లు)

1 x USB 3.2 Gen 1 హెడర్ అదనపు 2 USB 3.2 Gen 1 పోర్ట్‌లకు మద్దతు ఇస్తుంది

2 x USB 2.0 హెడర్‌లు అదనపు 4 USB 2.0 పోర్ట్‌లకు మద్దతు ఇస్తాయి

1 x USB 2.0 హెడర్ అదనపు 1 USB 2.0 పోర్ట్‌కు మద్దతు ఇస్తుంది

ధ్వని ప్రభావాలు

Realtek 7.1 సరౌండ్ సౌండ్ హై డెఫినిషన్ ఆడియో CODEC*

- మద్దతు: జాక్-డిటెక్షన్, ఫ్రంట్ ప్యానెల్ జాక్-రీటాస్కింగ్

- 24-Bit/192 kHz ప్లేబ్యాక్ వరకు మద్దతు ఇస్తుంది "

* 7.1 సరౌండ్ సౌండ్ ఆడియో అవుట్‌పుట్‌కు మద్దతు ఇవ్వడానికి ముందు ప్యానెల్‌లో HD ఆడియో మాడ్యూల్‌తో కూడిన ఛాసిస్ అవసరం.

వెనుక ప్యానెల్ I/O పరికర కనెక్టర్లు

2 x USB 3.2 Gen 2 పోర్ట్‌లు

2 x USB 2.0 పోర్ట్‌లు

1 x డిస్ప్లేపోర్ట్

1 x HDMI® పోర్ట్

1 x Realtek 1Gb ఈథర్నెట్ పోర్ట్

2 x ఆడియో జాక్‌లు

1 x DC పవర్ కనెక్టర్ (19V మద్దతు)

అంతర్నిర్మిత I/O పరికర ఇంటర్‌ఫేస్

ఫ్యాన్ మరియు శీతలీకరణకు సంబంధించినది

1 x 4-పిన్ CPU ఫ్యాన్ హెడర్

1 x 4-పిన్ ఛాసిస్ ఫ్యాన్ హెడర్

శక్తికి సంబంధించినది

1 x 2-పిన్ +19V పవర్ కనెక్టర్

1 x SATA పవర్ కనెక్టర్

నిల్వకు సంబంధించినది

1 x M.2 స్లాట్ (కీ M)

2 x SATA 6Gb/s పోర్ట్‌లు

USB

1 x USB 3.2 Gen 1 హెడర్ అదనపు 2 USB 3.2 Gen 1 పోర్ట్‌లకు మద్దతు ఇస్తుంది

2 x USB 2.0 హెడర్ అదనపు 4 USB 2.0 పోర్ట్‌లకు మద్దతు ఇస్తుంది

1 x USB 2.0 హెడర్ అదనపు 1 USB 2.0 పోర్ట్‌లకు మద్దతు ఇస్తుంది

AIO వ్యవస్థకు సంబంధించినది

1 x 2-పిన్ అంతర్గత DC పవర్ కనెక్టర్

1 x స్టీరియో స్పీకర్ కనెక్టర్

1 x DMIC హెడర్

ఫ్లాట్ ప్యానెల్ ప్రదర్శనకు సంబంధించినది

1 x బ్యాక్‌లైట్ ఇన్వర్టర్ వోల్టేజ్ ఎంపిక హెడర్

1 x FPD ప్రకాశం హెడర్

1 x ప్యానెల్ వోల్టేజ్ ఎంపిక హెడర్

1 x ప్యానెల్ ఆఫ్ హెడర్

ఇతరాలు

1 x CMOS హెడర్‌ను క్లియర్ చేయండి

1 x చట్రం ఇంట్రూడ్ హెడర్

1 x COM పోర్ట్ హెడర్

1 x COM డీబగ్ హెడర్

1 x ఫ్రంట్ ప్యానెల్ ఆడియో హెడర్ (AAFP)

1 x LVDS కనెక్టర్

1 x M.2 స్లాట్ (కీ E)

1 x స్పీకర్ హెడర్

1 x SPI TPM హెడర్ (14-1పిన్)

1 x 10-1 పిన్ సిస్టమ్ ప్యానెల్ హెడర్

BIOS ఫంక్షన్

128 Mb ఫ్లాష్ ROM, UEFI AMI BIOS

నిర్వహణ ఫంక్షన్

PME ద్వారా WOL, PXE

ప్యాకేజీ విషయాలు

కేబుల్స్

2 x SATA 6Gb/s కేబుల్స్

1 x SATA పవర్ కేబుల్

ఇతరాలు

2 x I/O షీల్డ్స్

ఇన్‌స్టాలేషన్ మీడియా

1 x మద్దతు DVD

డాక్యుమెంటేషన్

1 x ACC ఎక్స్‌ప్రెస్ యాక్టివేషన్ కీ కార్డ్

1 x వినియోగదారు గైడ్

మద్దతు ఉన్న OS

Windows® 11 64-బిట్, Windows® 10 64-బిట్

మదర్బోర్డు పరిమాణం

సన్నని మినీ-ITX ఫారమ్ ఫ్యాక్టర్

6.7" x 6.7" (17.0cm x 17.0cm)
